Açıklama
Tanım

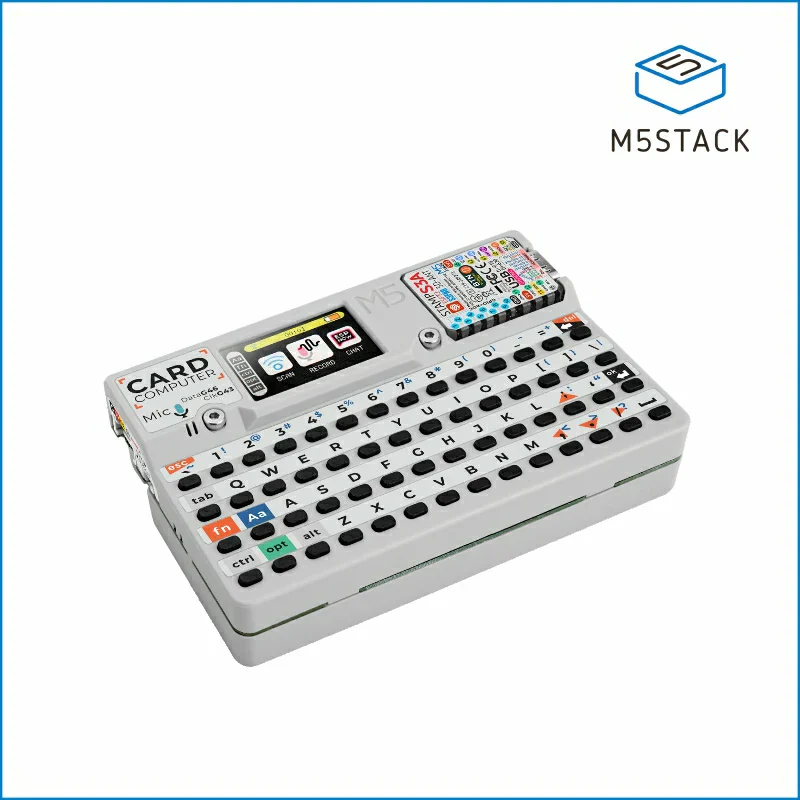

Cardputer v1.1 , mühendisler için tasarlanmış, orijinal Cardputer’a göre kapsamlı bir yükseltme sunan yüksek performanslı bir kart bilgisayarıdır. Yeni sürüm, çekirdek modül için optimize edilmiş anten ve düğme tasarımına sahip yepyeni StampS3A ana denetleyicisini içerir ve sistem kararlılığını ve kullanıcı deneyimini önemli ölçüde artırır. Kontrol etkileşimi açısından, ürün verimli görüntüleme ve çalışma için 56 tuşlu bir klavye ve 1,14 inç TFT ekranla donatılmıştır; kayıt ve uyandırma işlevlerini destekleyen yerleşik bir SPM1423 dijital MEMS mikrofonu içerir ve sesi bir boşluk hoparlöründen çıkarır. Ek olarak, bir kızılötesi yayıcı harici kızılötesi kontrol etkileşimi yetenekleri sağlar . Genişletme için, yerleşik Grove arayüzü özel sensör genişletmeyi kolaylaştırır; depolama için, kolay depolama genişletmesi için bir Micro SD kart yuvası mevcuttur. Güç sistemi, lityum pil şarjını ve yükseltme-düşürme devrelerini entegre ederek dahili 120mAh ve taban 1400mAh lityum pil güç çözümü kullanır ve pil ömrünü büyük ölçüde artırır. Yapısal olarak, taban metal bağlantı için mıknatıslar içerir ve LEGO delik genişletme ile uyumludur. Bu ürün, mühendisler için hızlı işlev doğrulaması, endüstriyel kontrol ve ev kontrol sistemleri gibi çeşitli senaryolarda yaygın olarak uygulanabilir.

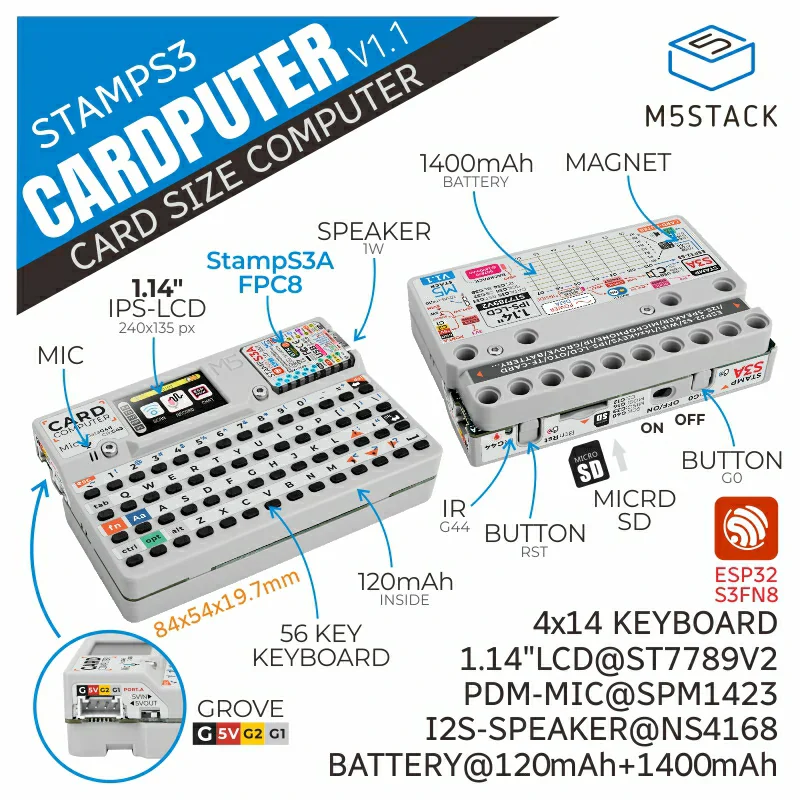

Özellikler
- StampS3A Mikrodenetleyici
- 56 tuşlu klavye
- 1.14 inç TFT ekran
- Kavite hoparlör ve SPM1423 dijital MEMS mikrofon
- Kızılötesi kontrol etkileşimi için kızılötesi yayıcı
- HY2.0-4P arayüzü
- Micro SD kart yuvası
- Tabanda yerleşik 120mAh ve 1400mAh lityum pil
- Mıknatıslı taban
- LEGO delik genişletme ile uyumludur
- Geliştirme Platformu
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
İçerir
- 1 x Kart Bilgisayar V1.1
- 1 x L şeklinde altıgen anahtar 1,5 mm (M2 vidalar için)
Uygulamalar
- Hızlı fonksiyon doğrulama ve prototipleme
- Endüstriyel kontrol ve otomasyon
- Ev kontrol sistemleri
- Veri toplama ve sensör izleme
- Gömülü sistem geliştirme ve öğrenme
- Kablosuz iletişim ve IoT projeleri
Özellikler
| Şartname | Parametre |
|---|---|
| DamgaS3A | ESP32-S3 (Xtensa LX7), 8MB Flaş, Wi-Fi, OTG, CDC |
| Flaş | 8MB |
| Depolamak | SD Kart |
| Klavye | 56 tuş (4 x 14) |
| Düğmeler | 1 x Sıfırlama düğmesi + 1 x Kullanıcı düğmesi |
| Koruluk | 1 adet HY2.0-4P |
| Pil Kapasitesi | 120mAh + 1400mAh (tabanında) |
| Ekran | ST7789V2@1,14 İnç, 240 x 135 piksel |
| Boşluklu Hoparlör | 8Ω@1W I2S@NS4168 |
| Mikrofon | MEMS Mikrofon@SPM1423 |
| Kızılötesi Mesafe | ∠0° Kızılötesi emisyon mesafesi (düz çizgi): 410cm ∠90° Kızılötesi emisyon mesafesi: 66cm ∠45° Kızılötesi emisyon mesafesi: 170cm |
| Uyku Akımı | DC 4.2V@0.15uA |
| Çalışma Akımı | IR emisyon modu: DC 4.2V/148.07mA Klavye modu: DC 4.2V/138.93mA |
| Çalışma Sıcaklığı | 0 ~ 40°C |
| Ürün Boyutları | 84,0 x 54,0 x 19,7 mm |
| Ürün Ağırlığı | 90,0 gr |
| Paket Boyutları | 145,7 x 95,0 x 20,7 mm |
| Brüt ağırlık | 106,8 gr |
Ürün Karşılaştırması
| Karşılaştırma Öğesi | v1.1 |
v1.0 |
|---|---|---|
| Çekirdek Modül | DamgaS3A | DamgaS3 |
| RGB LED Kontrol Mantığı | RGB LED, ekran arka aydınlatması ile güç paylaşımı, optimize edilmiş kontrol mantığı | Açıldığında güç sağlanır |
| Anten Tasarımı | Daha iyi sinyal alımı için optimize edilmiş anten tasarımı | Standart anten tasarımı |
| StampS3 modülü Önyükleme düğmesi | Optimize edilmiş düğme hissi, düğmeler 4,0 x 3,0 x 2,0 mm’dir | Düğme özellikleri 2,6 x 1,6 x 0,55 mm |
| Güç Tüketimi | Daha düşük güç tüketimi için optimize edildi | Standart tasarım |
